今天雅威達繼續來關注上銀直線導軌的型號規格尺寸表，之前我們介紹了上銀重負荷的HG型號的尺寸表，今天，我們就來看看上銀低組裝的EG系列直線導軌，看看他們具體的規格尺寸表。

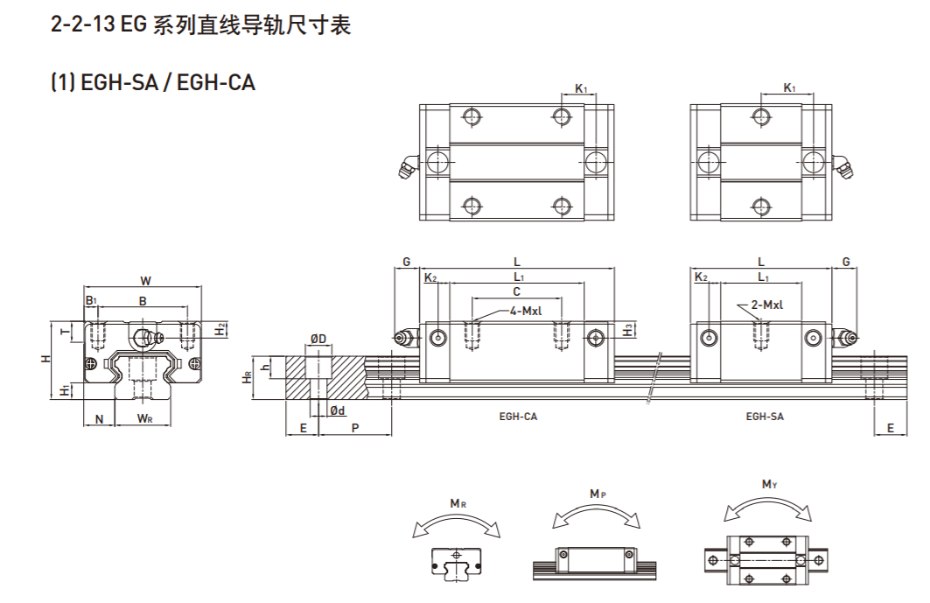

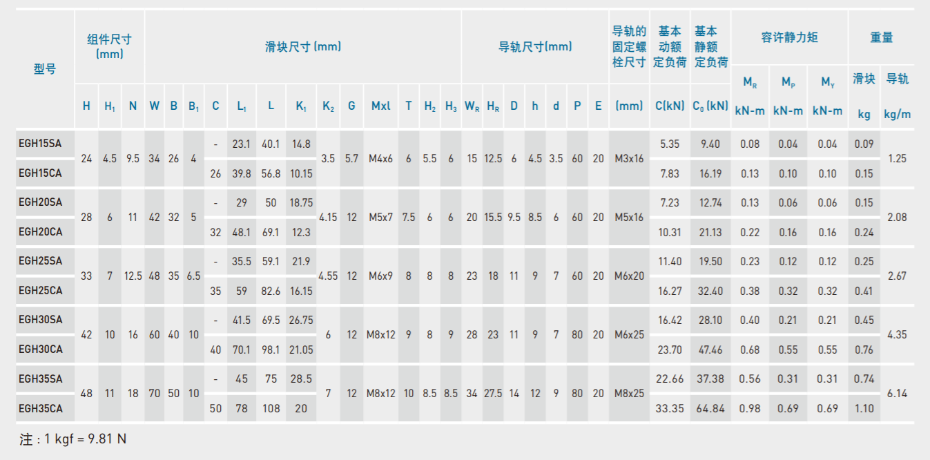

好了，直接上圖表。下圖是上銀EG系列里的EGH四方形型直線導軌規格尺寸表。規格從15直到35。

我們知道，上銀EG系列導軌，主要應用在非重載的自動化機械設備，比如產業自動化機器、鐳射雕刻機、半導體設備、包裝機器、注塑機械手、自動鎖螺絲機、自動絲印機等設備。

在這里需要特別指出的是，EG系列特別在端蓋側邊，預留了側油孔位置，方便安裝油嘴[一般為直油嘴)﹐提供側向打油﹐側向打油的位置建議在非基準邊側﹐但如果有特殊需要，也可以放在基準側邊?？蛻羧绻猩鲜鰝?cè)向打油需求，也可以與我們聯系。上銀EG系列直線導軌，在端蓋頂端也預留上油孔位置﹐我們?nèi)绻霃亩松w上方供油﹐要使用直徑0.8mm的金屬針預熱后﹐在指定位置將上油孔穿通﹐再將密封圈安裝在凹處就可以。但是，我們需要避免直接使用鉆頭穿通上油孔﹐因為碎屑有污染油道的危險。使用接管方式自動供潤滑油脂之直線導軌﹐則可依連接管型式選用安裝油管接頭.
