在一些精密的機械設備上，比如CNC加工中心，數控磨床，3D打印機等，直線導軌副的選用，也會有精度的要求。而直線導軌精度等級呢，分為普通C 級、高級H級、精密級P級、超精密SP及超高精密級UP五種，那直線導軌精度等級的具體檢測指標是什么呢？跟著雅威達傳動賣直線導軌的小姐姐看看。

其實，直線導軌精度等級，主要檢測指標呢，一般有三個，一是直線導軌C面對導軌A面的行走平行度的測量,放入測定滑塊，并將磁性座吸附在滑塊上，再將千分表跨3倍滑軌寬度的距離測量。

二是滑塊D面對滑塊B面的行走平行度的測量，跟C對A行走平行度測量方法一樣，但將千分表探頭與靠近滑塊之滑軌側基準面接觸移動測定滑塊，并記錄整支滑軌量表測定值。

三是直線滑軌組合高度的測量，將磁性座呢，吸附在移動座上，移動量表使探頭與標準高度滑軌接觸，將千分表歸零，再移除兩表，重復剛才的動作，確認千分表依然為零，在雅威達啊，我們不會簡單地去檢測單個部件的精度，真正的精度一定是客戶需求的導軌滑塊組合的綜合檢測結果，以上是直線導軌精度等級的檢測方式。如下圖所示。

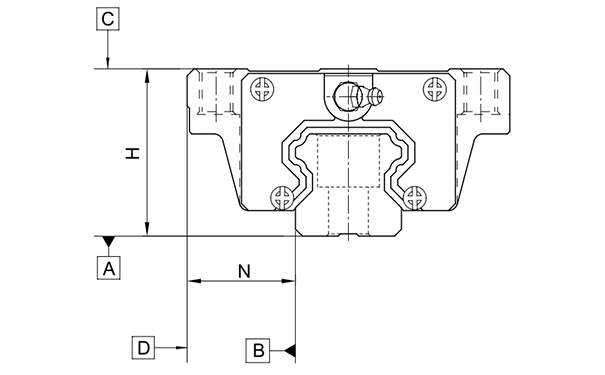

▲直線導軌精度等級檢測指標

當然，互換型導軌滑塊與非互換型的標準是不一樣的。而不同規格的標準，也是不一樣的。具體的導軌精度等級數值，歡迎您聯系雅威達小姐姐索取。
